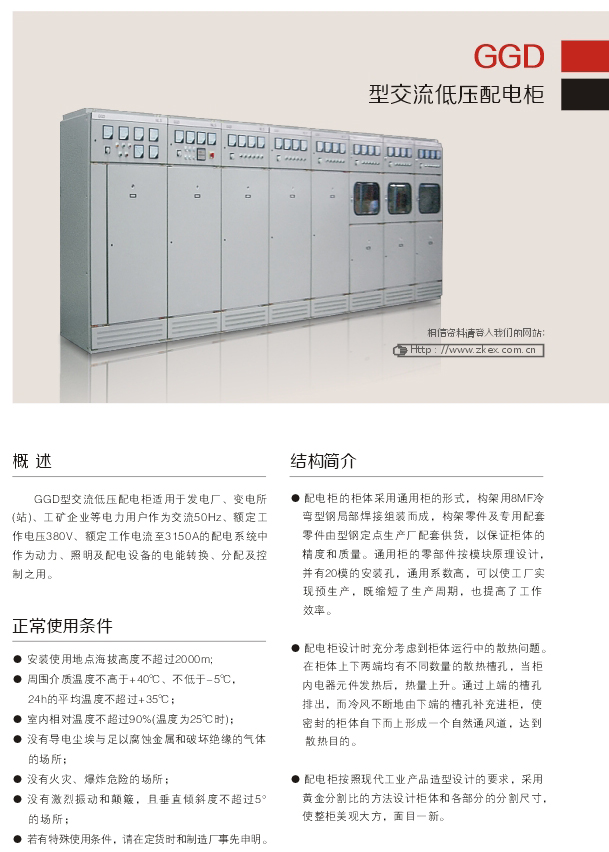

高低壓成套開關柜型號：GGD型

GGD型交流低壓配電柜的結構簡介

1.配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產，既縮短了生產周期，也提高了工作效率。

2.配電柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升。通過上端的槽孔排出，而冷風不斷地由下端的槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的。

3.配電柜按照現代工業產品造型設計的要求，高低壓成套開關柜采用黃金分割比的方法設計柜體和各部分的分割尺寸.使整柜美觀大方，面目一新。
